1、熔鹽槽電加熱器的設計

熔鹽爐又稱熔鹽槽電加熱器或硝石槽，用管狀電熱元件加熱硝鹽，以融熔硝鹽作加熱介質。

                                   內熱式熔鹽槽電加熱器結構示意圖

2.1 熔鹽槽電加熱器功率計算

2.1.1  按熔鹽體積計算：P=KV    （KW）

          式中     V—熔鹽體積（M3）

                   K—單位體積功率（KW/M3）

 表2—1  熔鹽單位體積功率

2.1.2   按爐子熱效率計算： P=Q/ηK

                式中   Q—加熱工件所需熱量（KW）

         　　　　　η—熔鹽槽電加熱器熱效率，　　 η=0.4~0.5

                   κ—電壓降低影響系數，κ=0.81

2.2 管狀電熱元件的安裝

    根據爐子加熱功率選定管狀電熱元件的型號和數量。

安裝元件時，元件下端與槽底應留出60~120mm距離以便清除槽內臟物并作為元件的膨脹間隙。元件與槽壁安裝孔的間隙應用石棉繩填實，以防硝鹽蒸汽透過安裝孔擴散到匯流排周圍而引起導電起弧。硝鹽液面不能低于元件的有效高度，元件有效高度有紅線標志。

為適應爐子初熱功率（加熱、熔化硝鹽并升溫到工作溫度所需功率）大而正常工作時功率較小的特點，電熱元件應聯接成各種接線方式以便在加熱過程中進行轉換。

2—2   熔鹽槽電加熱器初熱時間表

2.3 管狀電熱元件性能及其尺寸

3、  熔鹽爐電加熱控制：

主要功能

   1、  有常規的電氣保護，如流量和短路保護等。

   2、有一套獨立于溫度控制的超溫報警系統，當電加熱器內部溫度超過計定值時，它將不可自動復位地關閉電加熱器，并輸出一個觸點信號。

   3、有一套獨立的低液位報警，當液位低于要求值時，它將自動關閉電加熱器，并輸出一個信號。

   4、提供數個聯鎖接口，以便和其它設備如泵、流量（壓力）開關等裝置聯鎖，確保加熱器加熱時有一定流量的介質在流動，保證系統的安全。

   5、 控制可以向DCS系統提供加熱系統處于運行、停止、超溫報警、液位信號（低液位報警）、互鎖狀態、溫度信號（4~20mA）等信號，除溫度信號外，它們均為無源觸點；可以接受DCS發出的啟動、停止操作命令，要求的觸點容量亦為220V   1A。

   6、具有PID溫度調節功能，加熱系統可以通過程序設置介質的升溫曲線，并能在流量不足或停止加熱后，根據工藝要求控制泵，本控制系統采用多級控制技術，即把加熱器分成幾組，其中一組也就是****的一組可以無級調壓，根據出口溫度，經運算后，控制系統自動控制加熱器每組的通斷和另一組加熱器的輸出功率，達到無級調功。這樣，能很有效地達到提高控溫精度的目的。

如需詳細資料或技術支持，請與我公司技術支持部聯系。

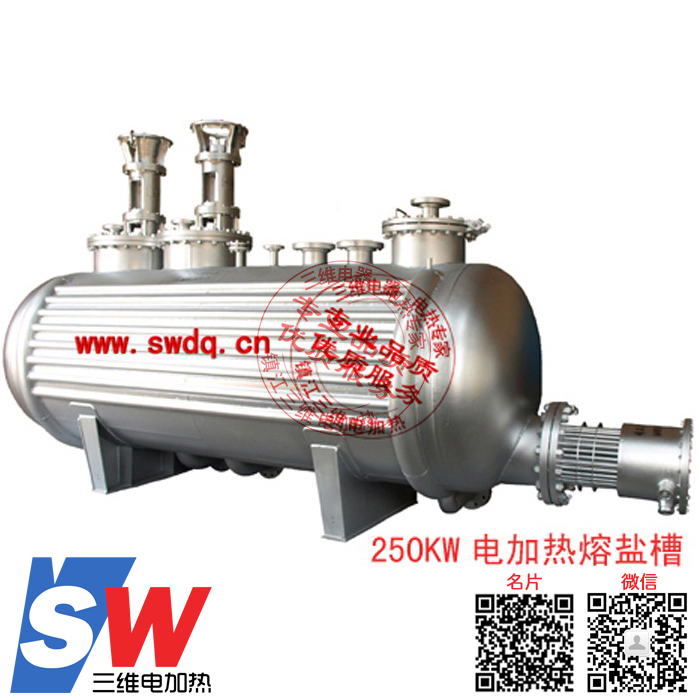

熔鹽槽電加熱器
